隔离电源用集成变压器驱动芯片

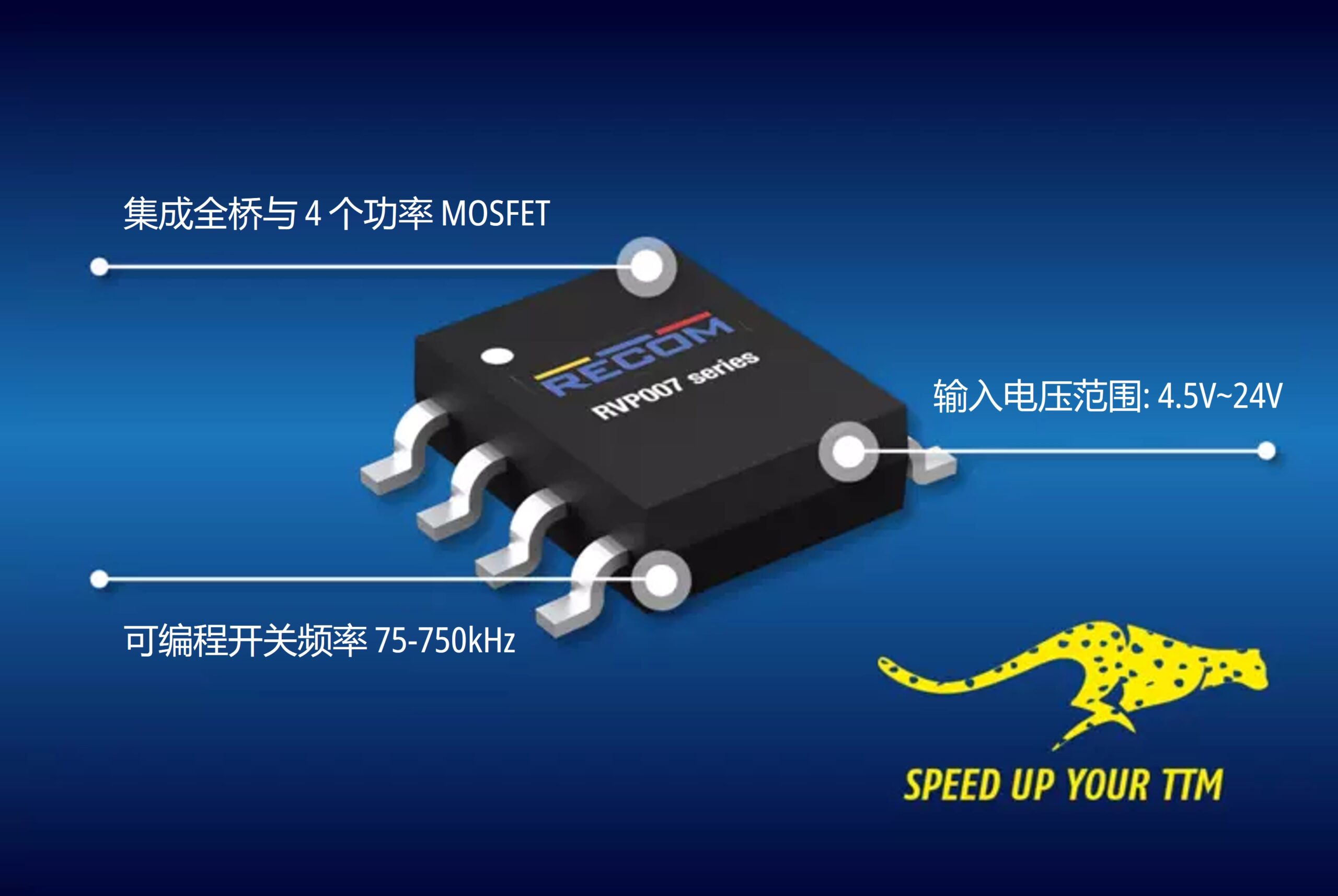

RECOM 扩展了其电源管理 IC 的产品阵容，推出了 RVP007——这是一款专为隔离式电源设计的集成变压器驱动芯片，输入电压范围为 4.5V 至 24V。该芯片采用全桥拓扑结构，内部集成了四个功率 MOSFET，只需极少的外部器件即可实现紧凑的电源解决方案。根据应用设计的不同，它可以实现不同输出电压、输出功率在 1W 至 20W 之间的隔离式电源。

除了全桥拓扑结构外，RVP007 还支持 LLC 应用。该工作模式有助于降低电磁干扰（EMI）并提高电源效率。开关频率可通过 CLK 引脚进行编程设定：在不接外部编程电阻的情况下，标称内部频率为 250kHz；若接入外部电阻，则可在 75kHz 至 750kHz 的范围内进行调节。

为了实现受控启动，该 IC 内置了软启动功能。死区时间控制可防止对向开关管同时导通。此外，RVP007 还提供输入过压保护、限流保护，以及具备自动恢复功能的短路和过温保护。其规定的工作温度范围为 -40°C 至 +125°C。

典型应用包括绝缘栅双极型晶体管（IGBT）和碳化硅（SiC）栅极驱动器的隔离式电源、分布式控制系统（DCS）和可编程逻辑控制器（PLCs）等工业控制系统、不间断电源（UPS）系统以及光伏逆变器。其他应用还包括电信、无线电设备、精密仪器和医疗设备的电源。该器件采用尺寸为 5 × 6mm 的 ESOP8 封装。

RECOM 电源管理 IC 与解决方案项目经理 Sven Krumpel 表示：“RVP007 为工程师提供了一种用于紧凑型隔离式电源的集成全桥解决方案。凭借其可编程开关频率、对 LLC 应用的支持以及集成的保护功能，该 IC 能够灵活地融入不同的电源设计中。”
