DIN 导轨电源

AC/DC DIN 导轨电源及配件

RACPRO 系列工业导轨式交流 / 直流（AC/DC）电源具有结构紧凑、效率高的特点，包含额定功率最高达 480W 的单相输入版本，以及额定功率最高达 960W 的三相输入版本。此外，REDIIN 系列专为成本敏感型应用设计，提供单相通用交流输入，额定输出功率最高达 480W，同时在高要求工业环境中仍能保持出色性能，不会因成本控制而妥协。全新 REFIN 系列采用超薄设计，以 “阶梯式” 结构呈现，持续额定功率最高达 90W。为完善产品体系，还提供额定电流最高达 10A 的四通道可复位电子断路器（e-Fuse，导轨式封装），以及即将发布的冗余二极管模块。

单相导轨电源

	系列	要点
	RACPRO1-S120	业界最小尺寸的 120W DIN 导轨电源最高功率密度可达 500W / 升纤细设计（28 毫米宽），配备 25° 推入式连接器直流输入电压范围 88-370V 最高效率达 93.3% -40°C/+60°C 环境下满功率输出，支持 5 秒 150% 功率 Boost 功能 45°C 环境下具备 120% 热功率冗余 40°C、75% 负载条件下，预期使用寿命 23.1 万小时直流正常（DC-OK）信号输出低空载功耗，仅 0.2 – 0.3W 欧洲制造 3 年质保
	RACPRO1-S240	纤薄型设计（宽 39mm），配备 25° 推入式连接器有源功率因数校正，功率因数＞0.95 有源浪涌电流限制功能直流输入电压范围 88-370V 全电压范围内无输入电压降额最高效率达 95% -40°C/+60°C 环境下满功率输出，支持 5 秒 150% 功率 Boost 功能 45°C 环境下具备 120% 热功率冗余 40°C、75% 负载条件下，预期使用寿命 27.3 万小时内置 ORing 二极管低空载功耗，典型值 1 瓦欧洲制造 3 年质保
	RACPRO1-S240E	纤薄型设计（宽 39mm），配备 25° 推入式连接器有源浪涌电流限制功能分段交流输入，电压范围 85-132V 交流电及 170-277V 交流电最高效率达 94% 输出电压可调，支持 12V、24V、48V 低空载功耗，仅 0.7 – 0.8W -40°C/+60°C 环境下满功率输出，支持 5s 150% 功率 Boost 功能 45°C 环境下具备 120% 热功率冗余 40°C、75% 负载条件下，预期使用寿命 16.5 万小时直流正常（DC-OK）信号输出欧洲制造 3 年质保
	RACPRO1-S480	纤薄型设计（52mm 宽），配备 25° 推入式连接器有源功率因数校正，功率因数达 0.95 有源浪涌电流限制功能直流输入电压范围 88-370V 最高效率达 95.4% -40°C/+60°C 环境下满功率输出，支持 5s 150% 功率 Boost 功能 45°C 环境下具备 120% 热功率冗余 40°C、75% 负载条件下，预期使用寿命 12.2 万小时直流正常（DC-OK）信号输出；负载指示 LED 灯支持恒流模式或并联模式切换低空载功耗，典型值 1.7W 欧洲制造 3 年质保

特性与性能

RACPRO1-S 系列单相通用导轨式 AC/DC 电源分为 120W、240W、480W 三个额定功率版本，宽度分别仅为 28mm、39mm 和 52mm。

120W 和 240W 版本提供 12V、24V、48V 可调输出电压，480W 版本提供 24V、48V 可调输出电压。全系列产品均具备 5 秒 150% 功率过载能力，可应对浪涌负载，且具有高反向电压抗扰度。在仅自然对流冷却的条件下，所有产品在环境温度最高达 + 60℃时仍能输出满功率；若环境温度更高，可通过降额方式确保设备正常运行。

产品效率最高可达 95%，这一出色表现大幅提升了设备的可靠性，延长了使用寿命。

安装与易用性

推入式端子采用独特人体工学设计，呈 25° 倾斜角度，无需工具即可轻松操作。这些免维护端子，搭配经过精心设计的导轨安装卡扣，使电源的安装与拆卸均无需工具，实现快速部署。

耐用性与环境适应性

该系列电源输入侧浪涌抗扰度最高达 4kV，输出侧反向电压保护阈值超过 35V，专为高要求环境打造。其宽温度工作范围（-40℃至 + 70℃）使其成为恶劣工业场景及户外应用的理想选择，在可再生能源领域尤为适用。

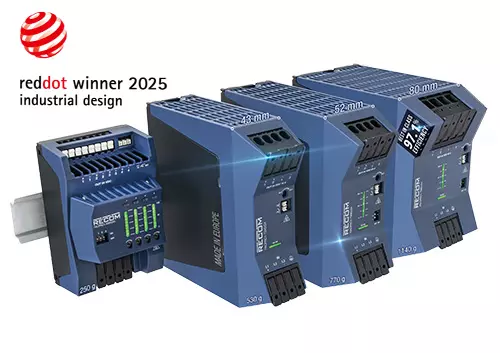

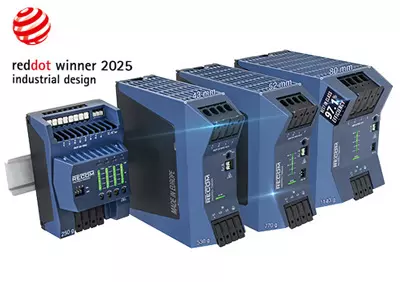

三相导轨电源

	系列	要点
	RACPRO1-T240	纤薄设计（宽度仅为 43 mm），配备 25°直插式连接器免工具快速安装和拆卸主动浪涌电流限制功能支持 2 x 350 V 至 2 x 575 V 两相交流直流输入范围：430 V 至 815 V/850 V，10 秒最高效率：94.1% -40°C 至 +60°C 温度范围内可实现全功率输出，增强功率：150%（持续时间：5 秒）额外热功率输出：120%/45°C 最高预期使用寿命：80,000 小时（环境温度 40°C）直流正常指示灯空载功耗更低，仅为 0.8 W – 1.1 W 提供 3 年保修
	RACPRO1-T480	纤薄设计（宽度仅为 52 mm），配备 25°直插式连接器免工具快速安装和拆卸功率因数校正 (PFC) > 0.9，主动浪涌电流限制直流输入范围：430 V 至 815 V/850 V，10 秒最高效率：95.3% -40°C 至 +60°C 温度范围内可实现全功率输出，增强功率：150%（持续时间：5 秒）额外热功率输出：120%/45°C 电池充电和并联操作最高预期使用寿命：80,000 小时（环境温度 40°C）直流正常指示灯空载功耗更低，仅为 1.9 W – 3 W 增强浪涌抗扰度：2.5kV/6kV 提供 3 年保修
	RACPRO1-T960	纤薄设计（宽度仅为 80 mm），配备 25°直插式连接器免工具快速安装和拆卸功率因数校正 (PFC) > 0.9，主动浪涌电流限制直流输入范围：430 V 至 815 V/850 V，10 秒最高效率：97.1% -40°C 至 +60°C 温度范围内可实现全功率输出，增强功率：150%（持续时间：5 秒）额外热功率输出：最高 120%/45°C 电池充电和并联操作最高预期使用寿命：80,000 小时（环境温度 40°C）直流正常指示灯空载功耗更低，仅为 1.8 W – 3.3 W 增强浪涌抗扰度：2.5kV/6kV 提供 3 年保修

特性与性能

RACPRO1-T240、T480、T960 系列支持通用交直流输入，电压范围为 3×320V 至 3×575V 交流（AC）及 430V 至 850V 直流（DC），额定功率分别为 240W、480W、960W。

该系列电源效率最高可达 97.1%，在紧凑结构中实现了高功率密度，宽度分别为 43mm、52mm 和 80mm。由于功率损耗低，产品使用寿命可超过 80,000 小时。

T480 和 T960 型号配备负载指示器，可帮助用户快速为不同应用选择适配的电源单元。这两个型号均支持工作模式切换：可选择恒流（CC）模式（适用于电池充电等场景），也可选择均流模式（适用于并联运行）。

在并联模式下，2 台或 3 台 T480 或 T960 可分别实现电流输出能力翻倍或三倍。产品空载功耗低，T240 仅为 1W，T480 和 T960 为 3W，能最大程度减少能源浪费，在待机及空载状态下仍保持高效率。

安装与易用性

推入式端子采用独特人体工学设计，呈 25° 倾斜角度，无需工具即可轻松操作。这些免维护端子，搭配精心设计的导轨安装卡扣，使电源的安装与拆卸均无需工具，操作便捷。

耐用性与环境适应性

该系列电源输入侧浪涌抗扰度最高达 6kV，输出侧反向电压保护阈值超过 35V，专为高要求环境设计。其宽温度工作范围（-40℃至 + 70℃）使其适用于恶劣工业场景及户外应用，在可再生能源领域表现尤为突出。

热管理：烟囱效应

烟囱效应指垂直方向的热空气柱上升形成自然气流，可显著降低高温元件的内部温度。

RECOM RACPRO1-T 系列导轨电源采用巧妙设计，内置两个独立贯通式烟道，充分利用烟囱效应，在环境温度最高达 60℃时仍能实现 100% 功率输出。

RACPRO1-4SP 系列电子断路器（e-Fuse）

	系列	要点
	RACPRO1-4SP	直插式连接器，免工具接线开关可调启动延迟可切换为 NEC 2 类限制（适用于 5 A 模块）可调节功率限制和 LED 负载指示每个通道设有独立的开关和过流保护 (OCP) 限制短路保护和 150% 增强功率（持续时间：5 秒）直流输入欠压锁定 (UVLO) 保护带远程故障复位功能的直流正常 (DC-OK) 触点过载优先通道保护功能开关可调输出“打嗝”或跳闸模式可轻松实现多个模块的“菊花链”连接配备成对的输入和输出 (+, -) 连接器提供 3 年保修

RACPRO1-4SP 系列为四通道电子断路器（e-Fuse）负载开关，可为每个通道提供独立过流保护。产品具备实时电流监测功能及 LED 状态指示灯，便于故障诊断。各通道独立工作，即便某一通道出现故障，也能保障整个系统的可靠性。设计中融入了顺序上电功能（可限制浪涌电流）及逆序断电功能（可优先保障关键负载供电），且过载模式可调节，支持灵活的系统配置。

该系列电子断路器每通道支持 5A 或 10A 电流，具备 5 秒 150% 功率过载能力，可应对临时负载浪涌。对于短时过流事件，设备可承受超过 150% 的过载达 120 毫秒，减少不必要的跳闸动作。

产品符合有限功率电源（LPS）安装标准，在 40℃环境温度下预期使用寿命超过 80,000 小时，可靠性高。安装过程简化，采用免工具推入式端子及配对式输入 / 输出连接器，可快速高效地完成接线及多模块 “菊花链” 连接。

RACPRO1-RD40 导轨式冗余模块

	系列	要点
	RACPRO1-RD	纤薄型设计（宽 43 mm），配备 25° 推入式连接器快速免工具安装与拆卸宽直流输入电压范围 9-56V 适配 12 伏、24 伏及 48 伏电源系统最高效率达 99.5% 极低电压降，仅 140mV 低功耗设计，典型值仅 5W 空载功耗低至 200mW 以下工作温度范围 – 40°C/+70°C -40°C/+70°C 环境下满功率输出，支持 5 秒 150% 功率 Boost 功能超长预期使用寿命，40°C 条件下可达 26.8 万小时欧洲制造 3 年质保

RACPRO1-RD40 包含两个 MOSFET（金属 – 氧化物 – 半导体场效应晶体管），配置为高效栅极二极管，可将 RECOM 导轨式 AC/DC 电源以 n+1 冗余方式连接。这种配置适用于关键应用 —— 即便其中一台 AC/DC 电源离线，也能确保供电不中断。该模块支持最高 56V 直流输入，在仅自然对流冷却、环境温度 – 40℃至 + 70℃的条件下，输出电流最高可达 40A（5 秒内可达 60A）。最大电压降为 140mV，产品符合 IEC/EN/UL/CSA 62368-1 安全标准，电磁兼容（EMC）性能满足 EN 61000-6-4 B 类发射标准及 EN 61000-6-2 抗扰度标准。在 40℃环境温度下，模块预期使用寿命超过 268,000 小时，可靠性高，适用于恶劣工业环境。

该模块宽度仅为 43mm，采用免工具安装方式，电气连接为 25° 倾斜推入式设计，便于系统集成。

REFIN 系列

	系列	要点
	REFIN2U-S	85-276VAC宽范围输入 2U宽度（36mm）；151g轻量化设计推入式连接器输出功率：120V电压下达90W（40°C）；230V电压下达90W（60°C）转换效率达93.6% 恒定电流限制功率突升：150%/4.5秒可闻噪声抑制符合LPS限功率要求及NEC 2级标准三年质保

全新 REFIN 系列超薄平板式导轨 AC/DC 电源，是目前市场上同类型产品中功率密度最高的系列。产品采用行业标准 “阶梯式” 结构，具体规格如下：1U 宽度版本额定功率 18W；2U 宽度版本包含 30W、60W 及 90W 三个型号（其中 90W 型号具备 4.5 秒 150% 功率过载能力，两台并联后可在 4U 宽度下实现 160W 输出）。全系列均支持单相通用交流输入或高压直流输入。

产品效率最高可达 93.6%，具备全面的安全认证及电磁兼容认证。输入侧符合 III 类过电压等级要求，最高可在 3000 米海拔环境下工作（90W 型号为 II 类过电压等级，最高可在 5000 米海拔环境下工作）。输出电压范围为 5V 至 48V 直流，且符合有限功率电源（LPS）/ 美国国家电气规范（NEC）2 类限制要求。

安装方式为免工具设计，部分型号还可通过集成安装翼板安装在平板上。电气连接采用推入式设计。

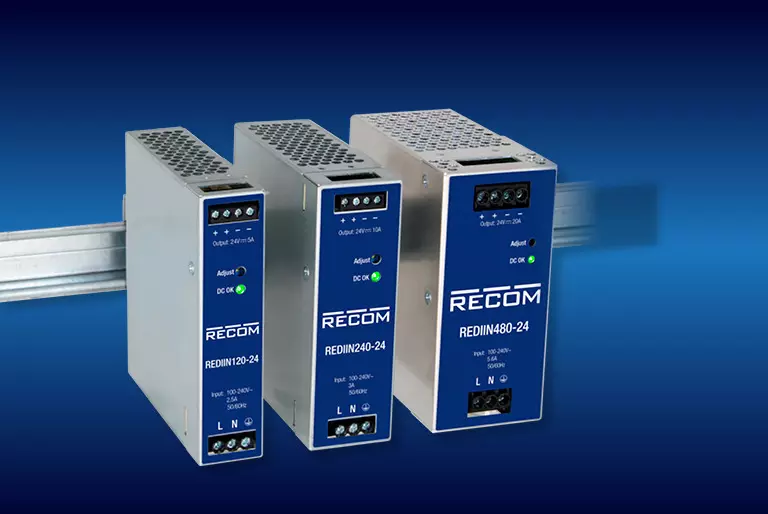

REDIIN 系列导轨式 AC/DC 电源

	系列	要点
	REDIIN120	通用输入电压范围 90-264 VAC 内置恒流电路提供 12 V，24 V 和 48 V 三种输出电压输出电压可调节范围为 ±10% 功率密度高，效率最高可达 89.5% 工作温度范围为 -30°C 至 +70°C 可在低至 −40°C 的温度下冷启动空载功耗更低，< 0.21 W 宽度仅为 30 mm 重量轻，仅 450 g 提供 3 年保修
	REDIIN240	通用输入电压范围 90-264 VAC 内置恒流电路提供 24 V 和 48 V 两种输出电压输出电压可调节范围为 ±10% 功率密度高，效率最高可达 90.5% 工作温度范围为 -30°C 至 +70°C 可在低至 −40°C 的温度下冷启动空载功耗更低，< 0.3 W 宽度仅为 40 mm 重量轻，仅 620 g 提供 3 年保修
	REDIIN480	通用输入电压范围 90-264 VAC 内置恒流电路在 115 VAC 和 230 VAC 电压下，功率因数分别 >0.96 和 >0.93 提供 24-28 V 和 48-55 V 两种可调节电压功率密度高，效率最高可达 93.5% 工作温度范围为 -30°C 至 +70°C 可在低至 −40°C 的温度下冷启动空载功耗更低，不足 0.75W 宽度仅为 56 mm 重量轻，仅 870g 提供 3 年保修

RECOM 推出的 REDIIN 系列导轨式 AC/DC 电源兼具高性价比，支持 90-264V 交流输入，分为 120W、240W、480W 三个额定功率版本，宽度分别为 30mm、40mm、56mm，结构紧凑。产品提供 24V、48V 直流单输出，其中 120W 型号还提供 12V 直流输出，所有型号的输出电压均可通过模块前面板调节。

该系列电源具备全面的保护功能，符合 IEC/EN/UL/CSA 62368-1 及 61010-1 安全标准，同时满足电磁兼容标准 EN 55032/35、EN 61204-3，包括适用于重工业环境的 EN 61000-6-4 B 类发射标准。产品工作温度范围为 – 30℃至 + 50℃，在更高温度下可通过降额方式工作至 + 70℃，且在 – 40℃时仍能正常启动。
