介绍
电气系统依靠可靠的保护机制来确保运行的连续性，并保护元件免受电气故障的影响。传统的熔断器和断路器可以实现这一目的，但也有其固有的局限性，如需要手动更换、故障响应速度慢，或性能随使用年限、负载和温度而变化。
RACPRO1-4SP 系列是 4 通道电子断路器（e-Fuse）负载开关，具有独立的过流限制控制和实时输出电流指示功能。每个通道都受到单独保护，因此单个负载的过载或故障情况不会影响整个系统的可靠性或功能。有用的 LED 指示灯可显示输出电流，并从绿色变为黄色（电流在限值内），再变为橙色（电流在限值内），最后变为红色（过流或短路）。无电压 DC-OK 输出可用于监控系统功能。还可以打开或关闭每个通道，以方便故障诊断或维护。
RECOM e-Fuses RACPRO1-4SP/24V/5A最大通道电流为5A，5秒内功率提升150%，但可在长达100毫秒的时间内处理>150%的过载，以避免骚扰性跳闸。通道依次通电，以减少输入浪涌电流，并有一个可预先设置的延迟时间。在系统过载的情况下，通道将以相反的顺序断开负载，使基本功能运行到最后。输出过载打嗝或跳闸模式可通过开关进行调节，5A 模块还可设置为将每个通道的可用功率限制在 100W 以下，以适用于 LPS 安装。电子断路器的预期寿命大于 80,000 小时/40°C，采用免工具推入式和杠杆释放式端子，易于接线。输入和输出端子也是成对的，便于在模块之间进行菊花链连接。
目前有两款 4 通道 24V 模块可供选择：RACPRO1-4SP/24V/10A，每路输出高达 10A；RACPRO1-4SP/24V/5A，每路输出高达 5A（或在 LPS 模式下为 3.75A）。在适当的时候，还将开发更多的变体。
为什么选择电子断路器？与传统熔断器或断路器相比：
- 电子断路器可快速检测故障，并可闭锁或自动复位。每个通道的电流限制均可独立调节，功率提升高达 150%/5s。
- 在所有工作条件下，它们都能以受控和可重复的方式处理过流、欠压和短路情况。
- 电子断路器可实现负载优先、顺序启动和关闭，以降低浪涌电流，是复杂电气系统的理想选择。
主要优点和功能
快速、智能的故障响应
熔断器等传统保护装置对过流事件反应迅速，但缺乏复位功能，而机电断路器 (RCD) 或聚合物 PTC 可复位，但反应缓慢。
RACPRO1 电子断路器集两者优点于一身：
- 在严重过载或短路情况下快速断开负载，故障排除后自动恢复。
- 过流容差高达 150%，持续 5 秒，消除误触发。
- 可编程故障响应模式（例如，带远程重置或自动重启功能的闭锁）。
优先负载管理
- 顺序启动将浪涌电流降至最低。每个通道在开机时依次开启，将浪涌电流分散到不同时间，以保护主电源（图 1）。
- 关机时，顺序相反，确保优先级最高的通道（通道 1，通常是系统控制器电源）总是先启动，最后关机。
- 在系统过载情况下，模块还提供顺序负载切除功能。
- 这可确保在过载条件下暂时断开非必要设备连接的同时维持关键负载。

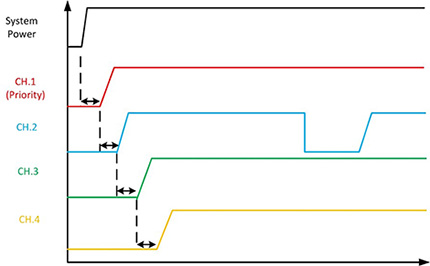

图 1：顺序启动
过载和短路保护
- 可在不立即断电的情况下暂时承受过载。
- 自动隔离严重故障，保护电源和连接的负载，同时确保其余负载保持供电（图 2）。
图 2：短路（如通道 2）不影响其他输出的运行
欠压锁定保护
输入电压受到持续监控。如果直流电源电压因主电源过载或交流线路断电而开始下降，电子断路器就会开始依次切断负载，以确保优先负载始终保持供电状态（图 3）。

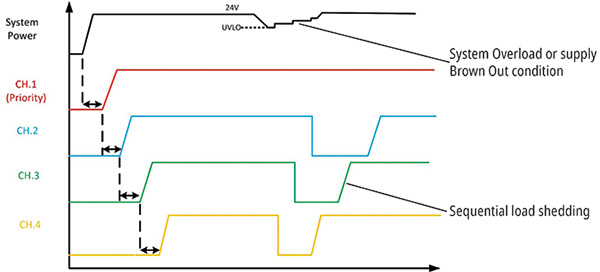

图 3：电压条件下供电期间优先甩负荷。
如果输入电压低于欠压锁定限值（UVLO），电子断路器就会断开所有负载通道。该功能可避免因启动期间电源电压不足和运行骤降/停电条件而导致的运行问题，例如
- 信号损坏
- 晶体管栅极驱动弱
- 锁存
磁滞可确保无 UVLO 功能，从而提高整个系统的稳定性（图 4）。
图 4：欠压锁定功能
智能打嗝保护（当处于打嗝模式时）
- 在发生持续短路或过载的情况下，打嗝功能将以不断增加的时间间隔（100 毫秒、200 毫秒、400 毫秒、800 毫秒等）检查故障是否仍然存在，最长可达 6.4 秒（图 5）。DC-OK 触点打开，显示故障状态。
- 这种独特的智能打嗝功能大大降低了打嗝对电源、系统组件和布线造成的压力，并通过减少重复打嗝尖峰造成的干扰，使故障诊断变得更容易，同时在故障排除后仍能提供可接受的自动复位时间。
- 故障排除后，通道自动启用，DC-OK 触点闭合，指示正常运行。
图 5：智能打嗝间隔控制
智能锁存保护（当处于锁存模式时）
- 如果短路或过载持续时间超过 100 毫秒，锁存模式将禁用受影响的输出，并打开 DC-OK 触点以显示故障状态。
- 故障排除后，可通过远程复位输入、手动关闭和打开受影响通道或关闭模块电源来远程复位锁存输出。
- 然后 DC-OK 触点闭合，指示正常运行。
